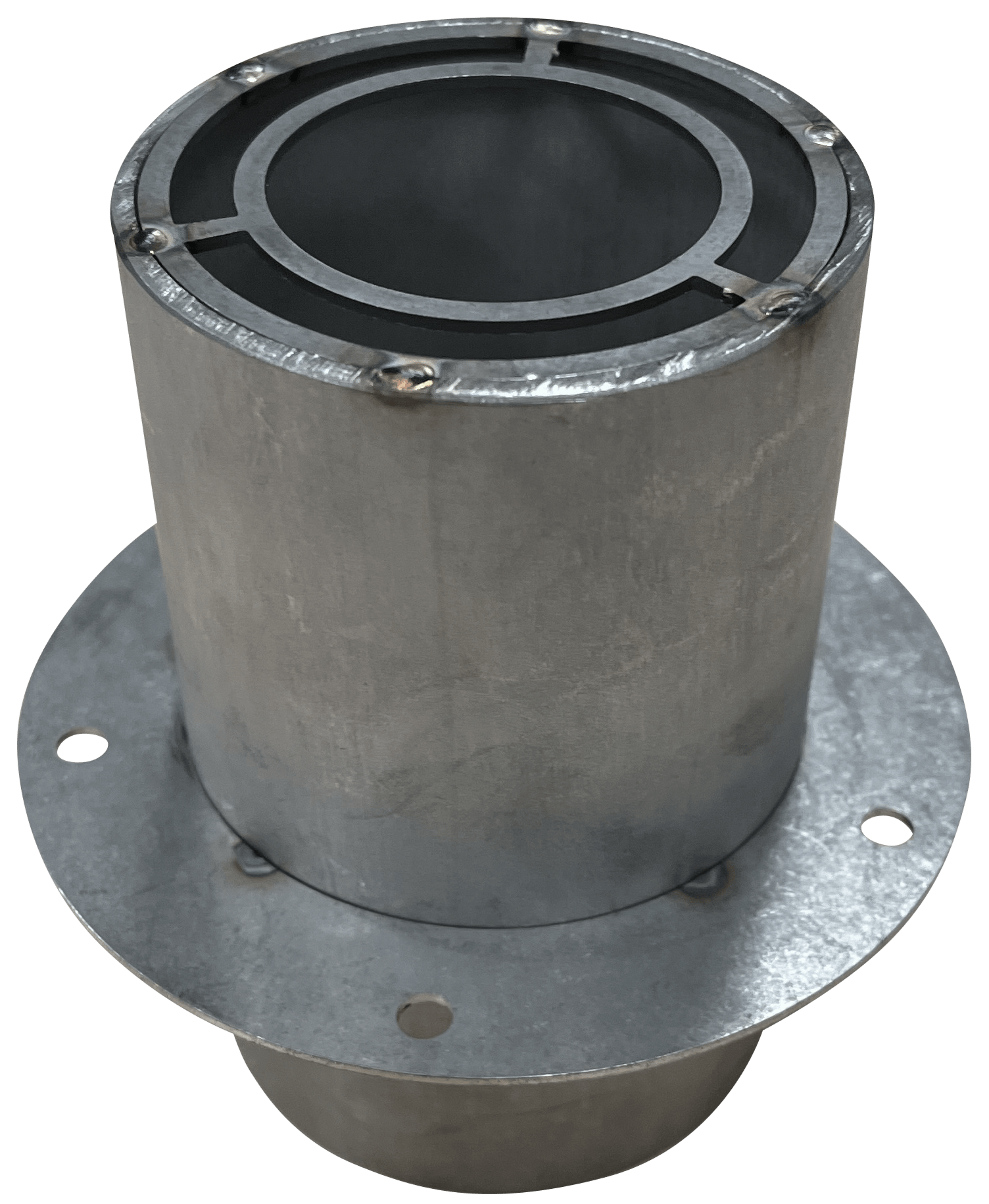

Die Bodendurchführung LAS-System für die micro ist der ideale Abgas-Frischluft-Anschluss. Der Luftansaugschlauch Art.Nr. 014120 endet auf der Bodendurchführung, das Abgasrohr flexibel Art.Nr. 14-N000 wird ca. 1m weiter unter dem Fahrzeug gefüht. Dadurch wird verhindert, dass der Brenner Abgase in die Frischluft ansaugt. Zudem kann unter dem Fahrzeug im Abgasrohr flexibel ein Schalldämpfer Art.Nr. 070592 und gegen das Eindringen von Kleintieren das Abgasrohrendstück Art.Nr. 0754695 montiert werden.

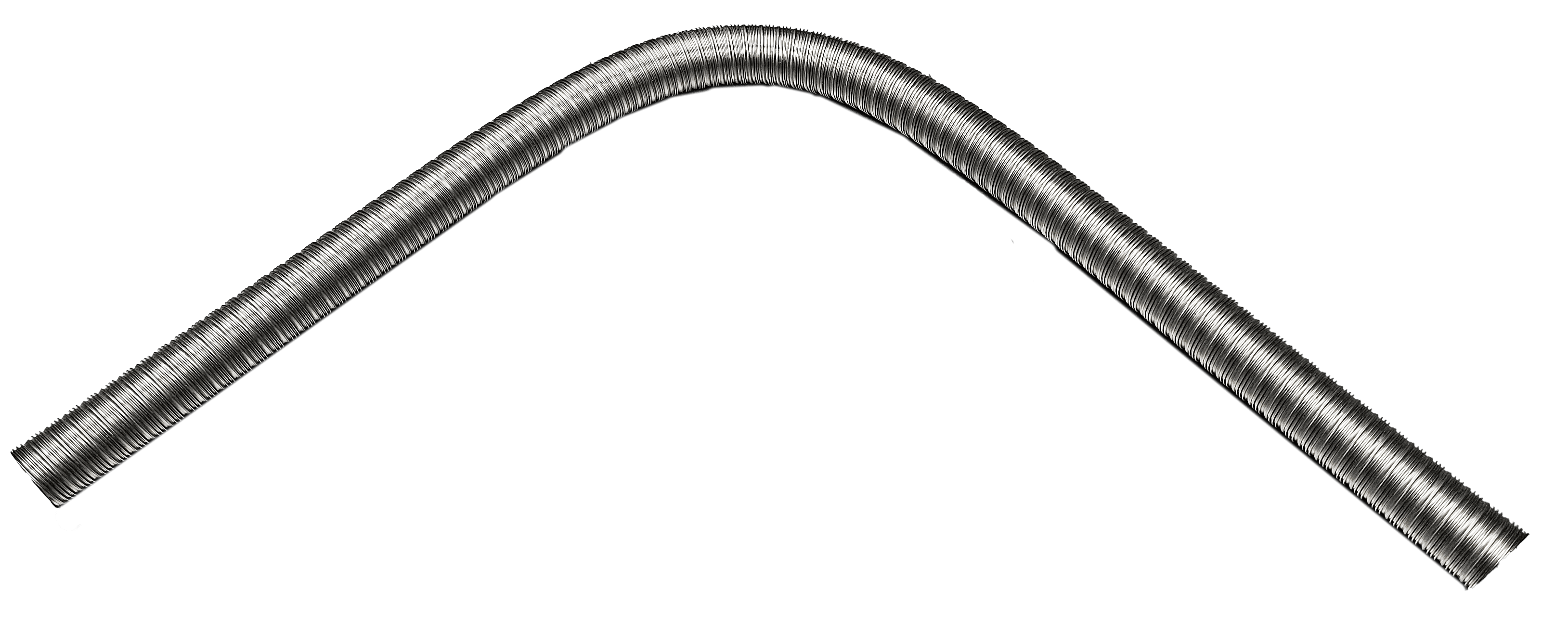

verrilltes Wickelfalzrohr einlagig aus Edelstahltemperaturbeständig bis 600°nichtbrennbarBiegeradius beträgt 1,5 - 3,0 mal NenndurchmesserZuschnitte nur in ganzen Metern möglich
Abgasrohrendstück Ø 35 mm mit StahlklemmeVermeidung des Eindringens von Schädlingen
Expansionsbehälter aus Kunststoff mit Ablauf- und Entlüftungsschlauch Drehbar, mit drei Wandhalterungen B/H/T: 220 mm / 300 mm / 40 mm
verfügbare Längen: 250mm, 300mm, 400mm, 450mm, 500mm, 600mmAuto-Tank-Control besteht aus einem Tanksensor, der einen niedrigen Tankfüllstand erkennt und den Brennerbetrieb unterbricht, bevor der Brenner bzw. die Dieselleitung Luft zieht und auf Störung geht.Die Entnahme der Heizungskraftstoffleitung im Tank sollte immer oberhalb der Entnahme vom Motor liegen. Nur so kann sichergestellt werden, dass nach einen Urlaubsaufenthalt immer genug Reservekraftstoff bis zur nächsten Tankstelle vorhanden ist.Sollte der Tankfüllstand für die Heizung zu gering sein, wird dies über eine Signalleuchte angezeigt und der Brennerbetrieb wird automatisch unterbrochen.Für Metalltanks werden Tanksensoren mit Schwimmer innenliegend vom Tank verwendet.
Auto-Tank-Control besteht aus einem Ultraschall-Tanksensor, der einen niedrigen Tankfüllstand erkennt und den Brennerbetrieb unterbricht, bevor der Brenner bzw. die Dieselleitung Luft zieht und auf Störung geht.Die Entnahme der Heizungskraftstoffleitung im Tank sollte immer oberhalb der Entnahme vom Motor liegen. Nur so kann sichergestellt werden, dass nach einen Urlaubsaufenthalt immer genug Reservekraftstoff bis zur nächsten Tankstelle vorhanden ist.Sollte der Tankfüllstand zu gering sein, wird dies über eine Signalleuchte angezeigt und der Brennerbetrieb wird automatisch unterbrochen.Nur für Kunststofftanks geeignet.Montage erfolgt auf der Außenseite des Tanks, kurz über Höhe der Entnahme der Heizungskraftstoffleitung.
Überlauf und Drainage für Expansionsbehälter und Kessel
Expansionsbehälter aus Kunststoff mit Ablauf- und EntlüftungsschlauchDrehbar, mit drei WandhalterungenB/H/T: 220 / 300 / 403020045 - Expansionsbehälter für offenes System, 2 Liter, Anschluss Ø 22 mm, für Wandhalterung3000495 - Expansionsbehälter für offenes System, 2 Liter, Anschluss Ø 22 mm, für Eckmontage

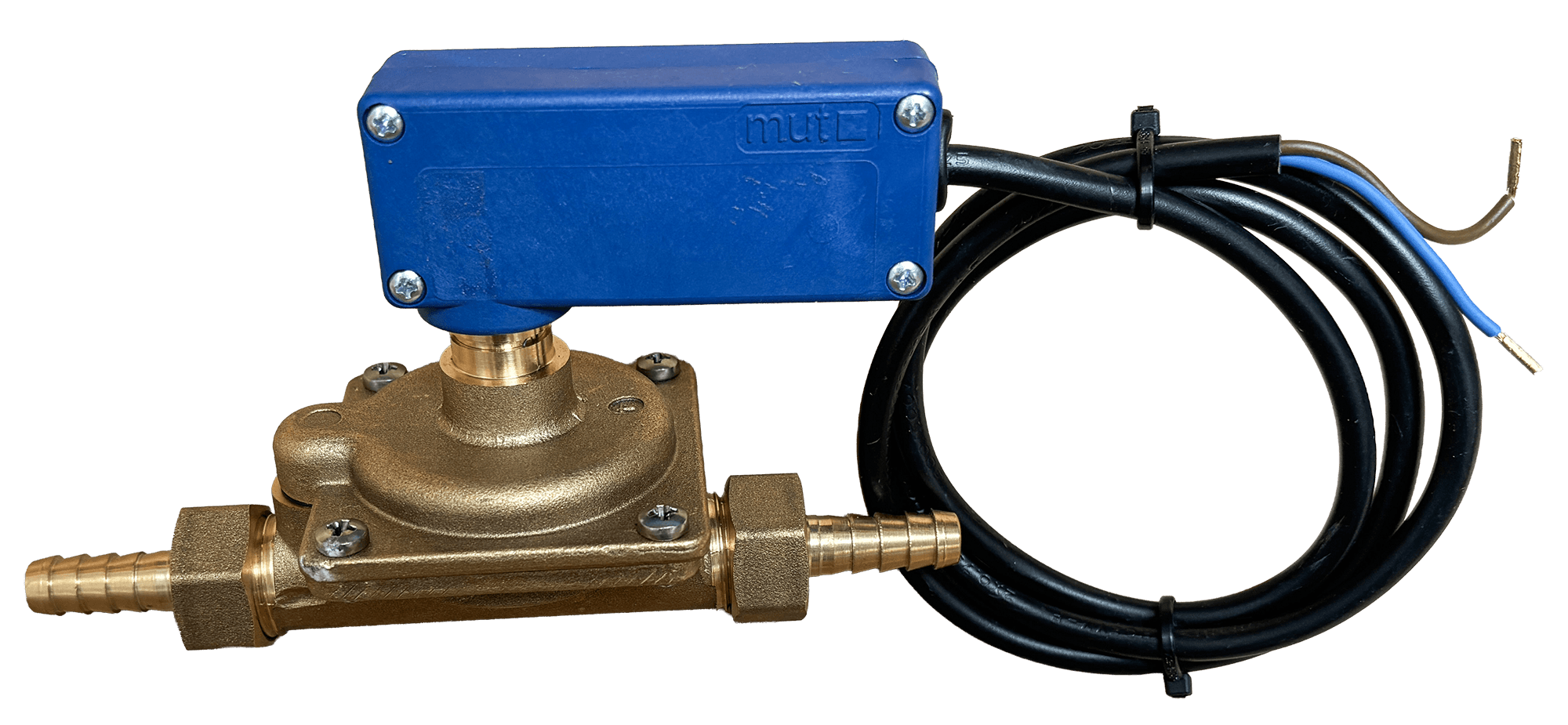

Für das automatische Abschalten der Heizkreispumpe bei Warmwasserforderung, um jederzeit die maximale Warmwassermenge nutzen zu können.Strömungsschalter zum Einbau in die Brauchwasserleitung.

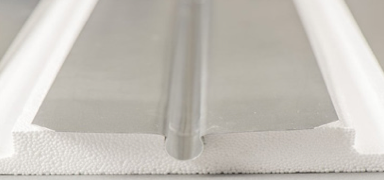

Bei der MH-Serie selection wird serienmäßig der Fußbodenheizkreis bereits vorinstalliert geliefertFür einen Fußbodenheizkreis bei micro / nano sind ein Mischerautomat, ein Verschraubungsset sowie eine Umwälzpumpe zusätzlich erforderlichAufbauhöhe 25mmBestehend aus:10 Verlegeplatten 1197mm x 1050mm96 Wärmeleitlamellenplatten 1.180mm x 120mm x 0,45mm für 14 mm Rohre120m Rohr D=14mm Diverse Verschraubungen sind anzufragen

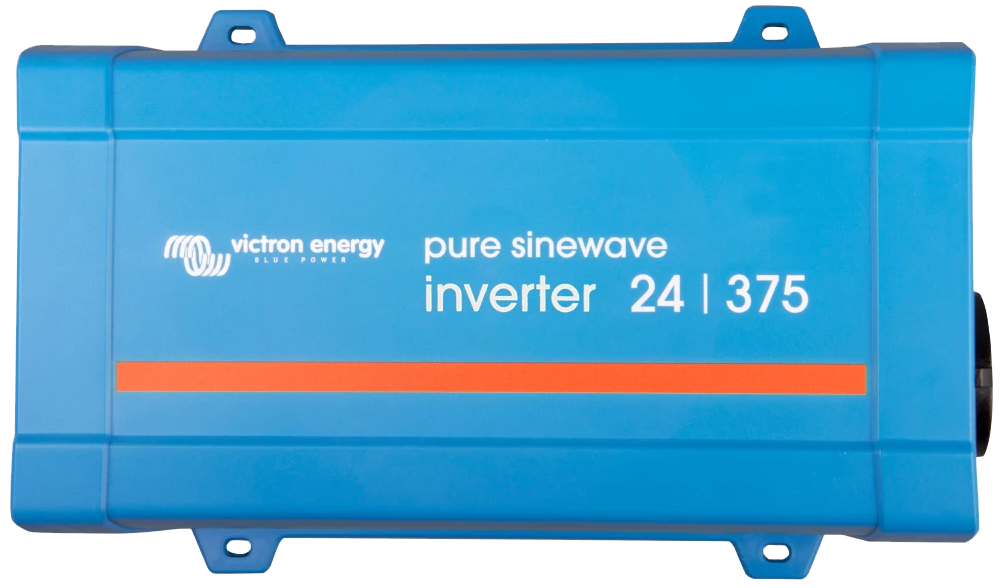

0705559 0705560 Nennspannung 12V 24V Ausgangsspannung 230V 230V Nennleistung 375VA 375VA Dauerleistung (25°C) 300W 300W Spitzenleistung 700W 700W Batterieanschluss Schraubklemmen max. 10mm² Kabel Schraubklemmen max. 10mm² Kabel 230V Anschluss Schuko-Kupplung Schuko-Kupplung weitere Anschlüsse VE.direct + Remotekontakt VE.direct + Remotekontakt Schutzklasse IP21 IP21 Abmessungen in mm (LxBxH) 86x165x260 86x165x260 Gewicht 3kg 3kg
230VCA/50Hz275x172x86 mm

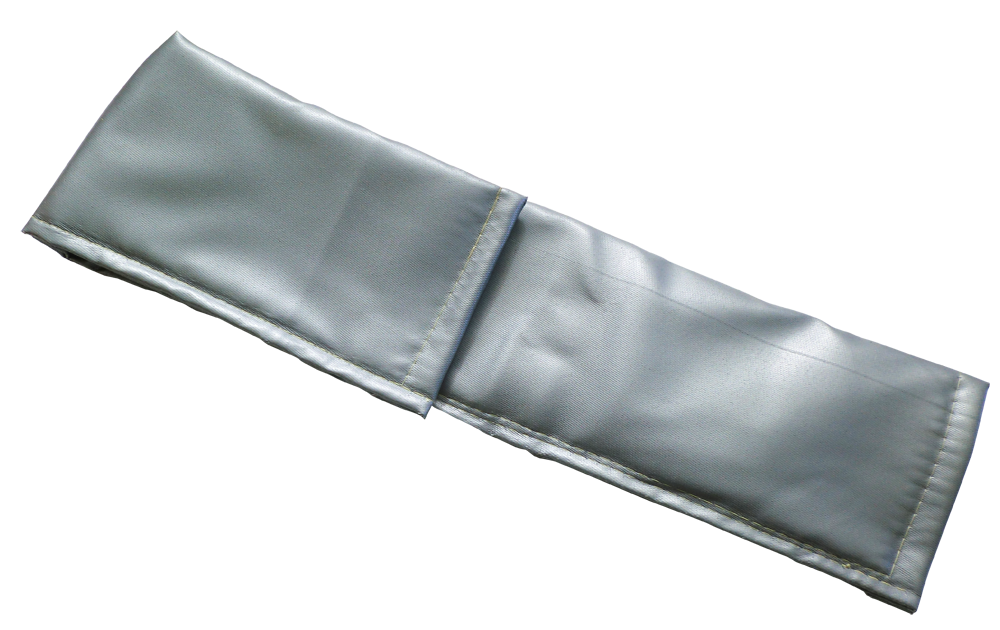

Schlauch aus Kevlar-Gewebe1 Meter langIsolation von flexiblen AbgasrohrenLänge: 40,5 cm Breite: 14 cm

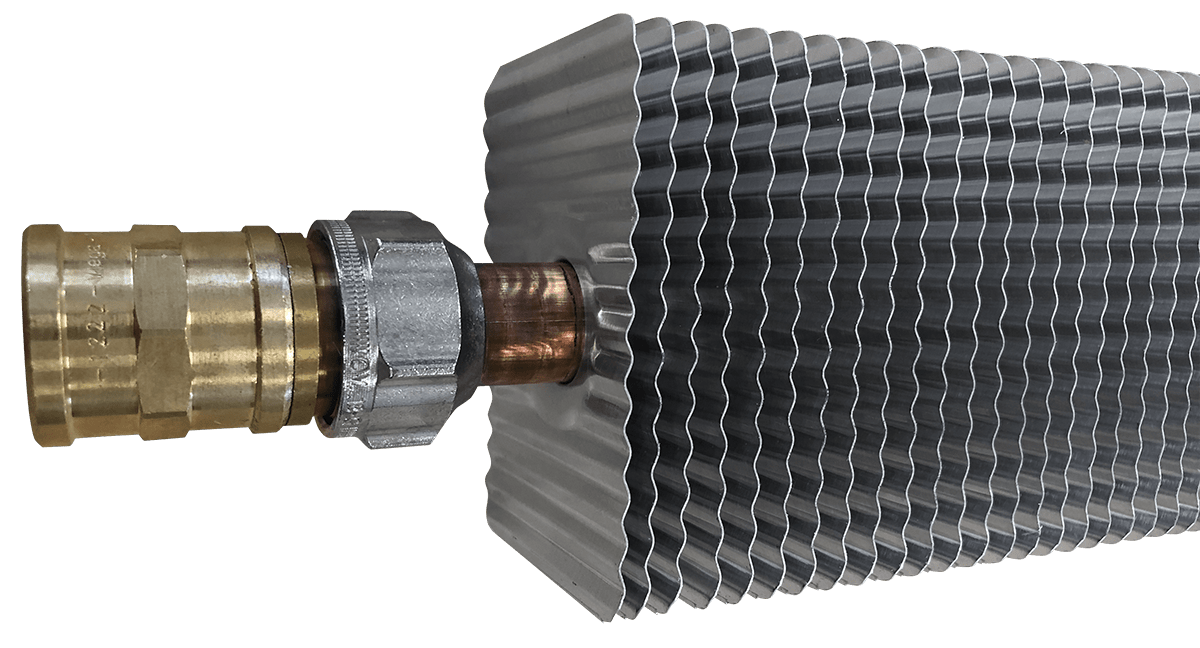

Die Konvektoren von SCHEER erwärmen die Raumluft hocheffizient. Die geschwungenen Lamellen sorgen für den besten Wärmeübergang. Die SCHEER Konvektoren sind für den Einsatz in drucklosen Systemen sowie druckbehafteten Systemen geeignet.Höhe einschl. Halter: 78 mmGewicht: 0,4 kg/m Anschluss: 1/2“, 450 W pro Meter bei 35 mm 550 W pro Meter bei 56 mm Hinweis: Diese Artikel sind kompatibel zu SCHEER- und Alde-Systemen.
35-60°C 15-1,5 G3/4Mit dem separat zu erwerbenen Verschraubungsset kann von 3/4" auf 1/2" reduziert werden.
Mindestfrostsicherheit: -24°C, Temperaturstabilität: max. +214°C Verdampfungssicher, kein Gefahrgut, Wassergefährdungsklasse WGK 1 frei von Nitrit, Silikat, Borat, Phosphat und 2-EthylhexansäureBio-Glycol zu 100% aus nachwachsenden Rohstoffen
Plattenwärmetauscher 17 KW mit 4 Anschlüssen inkl. Isolierung schwarz

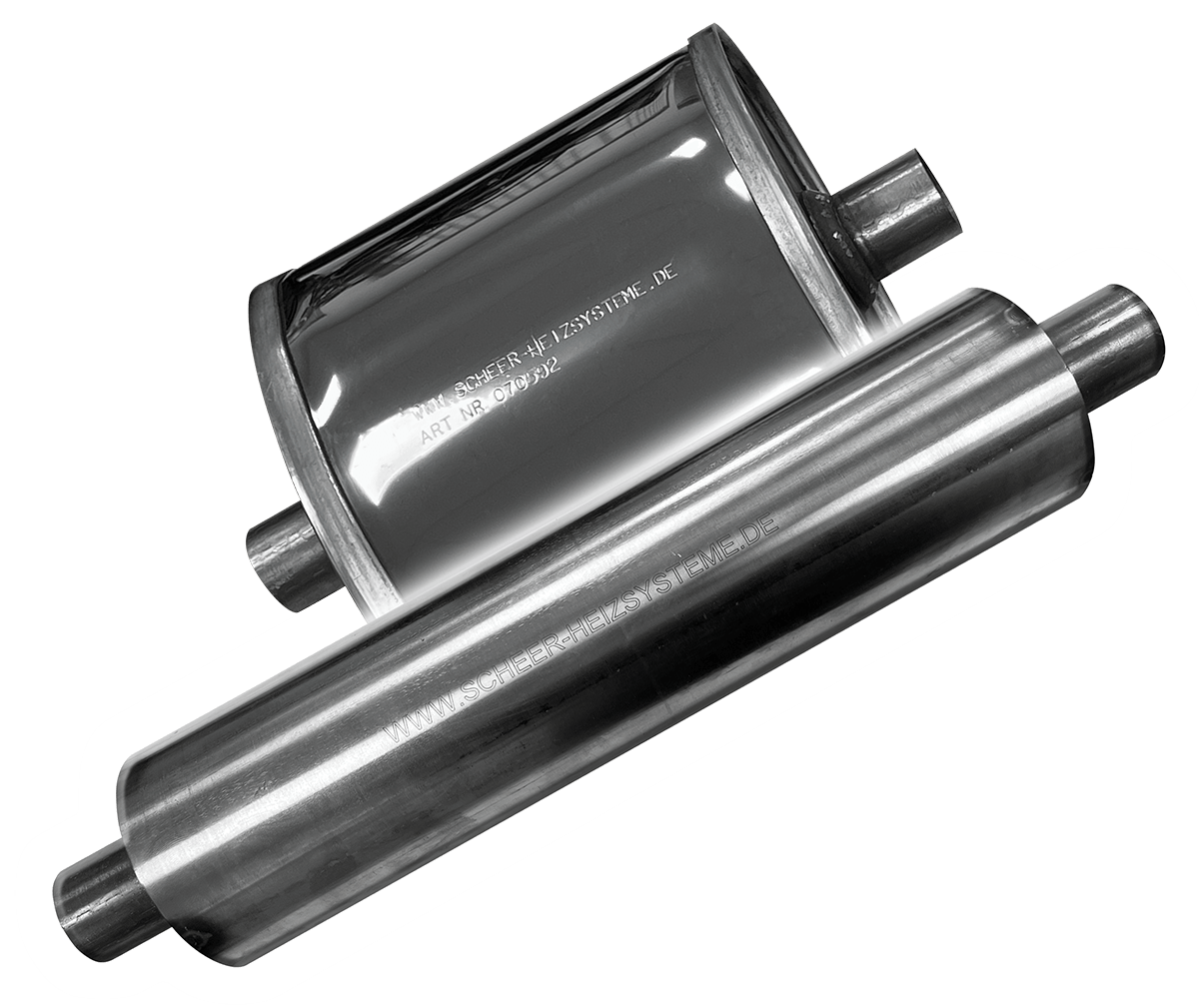

Name Ø 35 Ø 35 Ø 35 Art. Nr. 070592 070593 070594 Beschreibung Anbringung außerhalb des Fahrzeugs / unter der Karosserie Anbringung innerhalb des Fahrzeugs, konzentrische Führung Anbringung außerhalb des Fahrzeugs L1 190mm 300mm 300mm L2 270mm 380mm 400mm D1 35mm 35mm 35mm D2 - 76mm - 070592 - Schalldämpfer Edelstahl für Anschluss Ø 35 mm Abgasschlauch,Länge 270 mm - Anbringung außerhalb des Fahrzeugs / unter der Karosserie 070593 - Schalldämpfer Edelstahl für Anschluss Ø 35 mm Abgasschlauch,Länge 380 mm, Anbringung innerhalb des Fahrzeugs, konzentrische Führung070594 - Schalldämpfer Edelstahl für Anschluss Ø 35 mm Abgasschlauch,Länge 400 mm, Anbringung außerhalb des Fahrzeugs
